摘要
3PE熱縮材料，3pe防腐鋼管防腐密封性強，機械強度高，防水性強，質量安穩，施工便當，合用性好，不污染環境。PE吸水率低(低于0.01%)，一同具有環氧強度高，PE吸水性低和熱熔膠柔軟性好等，有很高的防腐靠得住性，缺陷是：與其它補口材料成本斗勁，費用高。 3pe防腐鋼管母材包括無縫鋼管，螺旋鋼管和直縫鋼管。三層結構的聚乙烯(3PE)防腐涂層以其良好的抗腐蝕性、抗水氣滲透性以及力學性能等，在石油管道 行業得到了廣泛應用。3PE防腐鋼管一防腐層對于埋地管道的壽命來說是至關重要的，同樣材質的管道，有的埋在地下幾十年不腐蝕，有的幾年就發生泄露。就是 因為它們采用了不同的外防腐層。供水用3pe防腐管道--三層結構聚乙烯采用熔結纏繞工藝內壁采用熱噴涂環氧粉末防腐方式，將粉末經高溫加熱熔結后均勻地涂敷在管體內表面上。外涂層涂敷采用高壓擠出纏繞工藝，大地提高了致密性，涂層堅韌耐磨，抗沖擊性及抗彎曲性優良，能有效防止施工中的機械損壞及使用過程中的植物根系和土壤環境應力的損壞。
產品介紹
目前國內外普遍采用的環氧粉末3PE防腐無縫鋼管就是采用環氧粉末涂敷打底聚乙烯PE及粘劑纏繞或包覆形成的三層PE工藝，環氧粉末指的就是一種熱固性、涂料。固化后形成高分子量交聯結構涂層，具有優良的化學腐蝕性和較高的機械性能，尤其耐磨性和附著力厲害，這種涂料為的固體，無溶劑，，粉末利用率達到了以上，是埋地鋼質管道的防腐涂料。 其實國內的防腐管不光是3pe防腐無縫鋼管PN8710、FBE環氧粉末、環氧煤瀝青等防腐方式，但是因為3PE防腐無縫鋼管三層防腐層，所以國內用的比較多，厲害層是環氧粉末層，第二層是膠粘劑，第三層是聚乙烯。在實際的操作中將三種材料混為一體，經過加工使之與鋼管比較牢固的結合成優良的防腐層，其加工的方式一般情況下分為纏繞式和圓膜包覆式兩種。

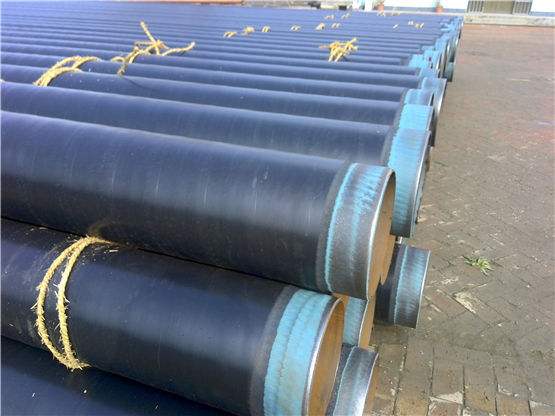

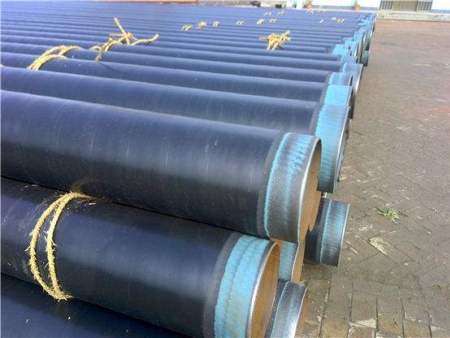

三層結構的聚乙烯防腐涂層以其良好的抗腐蝕性、抗水氣滲透性以及力學性能等，在石油管道行業得到了廣泛應用。這種防腐層鋼管管端容易由于腐蝕而出現的翹邊問題。分析認為：3PE防腐層鋼管在打磨預留段聚乙烯層坡口時，管端焊縫余高未修磨或修磨不平整，會導致焊縫突出部分聚乙烯底部的環氧粉末被磨掉，在防腐管露天堆放時間較長的情況下，焊縫表面金屬就會先被腐蝕，從而導致3PE防腐層出現翹邊的現象。
避免3PE防腐層管端出現翹邊的措施是：1、在不影響管口焊接的情況下，應適當增加聚乙烯層端部環氧粉末的預留長度，可預防因鋼管堆放時間較長，管端金屬腐蝕嚴重引起的3PE防腐翹邊。2、防腐管露天堆放時間較長時，應在管端進行遮蓋，防止雨水侵蝕，造成管端嚴重腐蝕。3、若管道現場施工周期較長，可以在管端金屬裸露處涂刷可焊防銹漆，以防止防腐管在儲存期間因腐蝕引起3PE防腐層翹邊。4、嚴格控制管端預留處焊縫余高的修磨質量。在焊縫處聚乙烯坡口外與管體其他部位一樣，使環氧粉末保留長度>20mm，以防止焊縫處環氧粉末底部先被腐蝕而引起3PE防腐層翹邊
